A.正确

B.错误

正确答案：正确

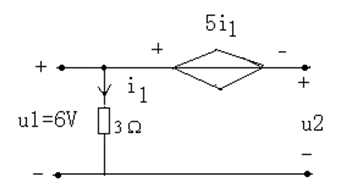

16、图示电路中，U2=（）V

A.4

B.-4

C.16

D.-16

正确答案：-4

第二章单元测试

1、如图1，节点数为（）。

A.3

B.4

C.5

D.6

正确答案：3

2、如图2，节点数为（）。

A.3

B.4

C.5

D.6

正确答案：4

3、如图1，支路数为（）。

A.3

B.4

C.5

D.6

正确答案：5

4、如图，左侧节点的KCL式为（）

A.I1+I4+I6=0

B.I1-I4+I6=0

C.I1+I4-I6=0

D.-I1+I4+I6=0

正确答案：I1+I4+I6=0

5、如图，中间节点的KCL式为（）

A.I2+I4+I5+I7=0

B.I2+I4-I5-I7=0

C.I2-I4+I5-I7=0

D.-I2-I4-I5+I7=0

正确答案：I2+I4-I5-I7=0

6、如图，I1、I2、I3、I6、I7、I8这六个电流之间的KCL关系式为（）

A.I1+I2+I3+I6+I7+I8=0

B.I1-I2-I3+I6+I7-I8=0

C.I1+I2-I3-I6+I7-I8=0

D.-I1-I2+I3+I6-I7+I8=0

正确答案：I1-I2-I3+I6+I7-I8=0

7、判断“基尔霍夫第二定律对任意回路都成立，与回路中元件性质无关”这句话是否正确。（）

A.正确

B.错误

正确答案：正确

8、如图所示，6Ω电阻上的电流为多大？

A.1A

B.2A

C.3A

D.4A

正确答案：3A

9、如图电路，用叠加定理求电流I=（）

A.1A

B.5A

C.3A

D.4A

正确答案：5A

10、在下图所示电路中，用戴维南定理求6Ω电阻中的电流I=（）。

A.1A

B.5A

C.3A

D.4A

正确答案：3A

11、如图所示电阻电路中，判断以下说法是否正确：

A.用一次Y/△变换，电阻就可以串、并联等效了。

B.当电桥平衡时，电阻R可以开路，也可以短路。

C.对角线电阻相乘相等时，电桥平衡。

D.只用电阻串、并联，就可以求等效电阻。

正确答案：用一次Y/△变换，电阻就可以串、并联等效了。；当电桥平衡时，电阻R可以开路，也可以短路。；对角线电阻相乘相等时，电桥平衡。
