智慧树知到《电工学（电工技术）（山东联盟）》章节测试答案

第一章单元测试

1、电路如图所示，断开电流源IS后，电阻R上的电流如何变化（）？

A.增大

B.减小

C.不变

D.不确定

正确答案：不变

2、电路如图所示，将电压源US短路后，电阻R上的电流会（）。

A.增大

B.减小

C.不变

D.不确定

正确答案：不变

3、理想电压源与理想电流源之间（）等效变换关系。

A.存在

B.不存在

C.一定条件下存在

D.可能存在

正确答案：不存在

4、为了保证电源的安全使用，下列说法中正确的是（）。

A.理想电流源不允许短路

B.理想电压源不允许短路

C.理想电流源允许开路

D.理想电压源不允许开路

正确答案：理想电压源不允许短路

5、在下图中，US = 4V，IS = 3A，R = 2Ω，下列说法正确的是（）。

A.电压源US作电源，电流源IS作负载

B.电压源US作负载，电流源IS作电源

C.电压源US作电源，电流源IS作电源

D.不能确定

正确答案：电压源US作负载，电流源IS作电源

6、在下图中，US = 3V，IS = 4A，R = 2Ω，电压源US吸收的功率是（）。

A.0W

B.12W

C.-12W

D.不能确定

正确答案：12W

7、电路如图所示，已知U = -6V，I = -3A，元件吸收的功率为（）。

A.-18W

B.18W

C.-54W

D.54W

正确答案：-18W

8、在下图中，US = 3V，IS = -4A，R = 2Ω，电流源IS吸收的功率是（）。

A.-44W

B.44W

C.20W

D.-20W

正确答案：-20W

9、在下图中，US = 12V，IS = 4A，R = 2Ω，电压源US发出的功率是（）。

A.24W

B.-24W

C.12W

D.-12W

正确答案：24W

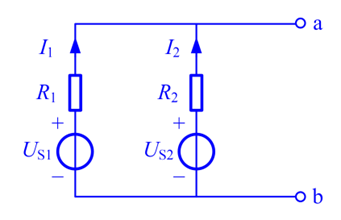

10、电路如图所示，已知US1 = 15V，US2 = 9V，R1 = 6Ω，R2 = 3Ω。a、b两端的开路电压UOC为（）。

A.10V

B.10.5V

C.11V

D.11.5V

正确答案：11V

第二章单元测试

1、用支路电流法列方程求解电路时，所列方程的个数应等于电路的（）。

A.结点数

B.回路数

C.支路数

D.网孔数

正确答案：支路数

2、叠加定理适用于计算（）。
