A.线性电路中的电压和电流

B.非线性电路中的电压和电流

C.线性电路中的电压、电流和功率

D.非线性电路中的电压、电流和功率

正确答案：线性电路中的电压和电流

3、戴维南定理和诺顿定理中所述的等效电源，是对外电路等效，还是对内部电路等效？（）。

A.对外部和内部电路都等效

B.对外部和内部电路都不等效

C.对外部电路等效，对内部电路不等效

D.对外部电路不等效，对内部电路等效

正确答案：对外部电路等效，对内部电路不等效

4、某电路中有n = 4个结点和b = 7条支路，用支路电流法列方程求解电路时，需要对结点和回路列出的KCL、KVL方程的个数分别是（）。

A.3个和3个

B.3个和4个

C.4个和3个

D.4个和4个

正确答案：3个和4个

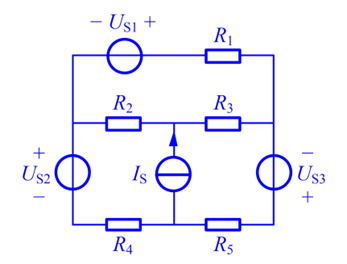

5、电路如图所示，电路中有（）个结点？

A.8个

B.6个

C.5个

D.4个

正确答案：4个

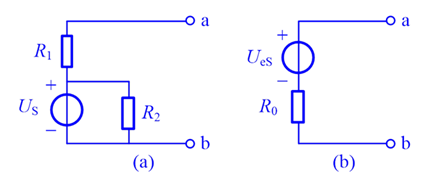

6、电路如图所示，已知US = 12V，R1 = R2 = 4Ω。将图（a）中的电路等效成为图（b）中的电压源，则其中的Ues 和R0 分别为（）。

A.6V和8Ω

B.6V和4Ω

C.12V和4Ω

D.12V和8Ω

正确答案：12V和4Ω

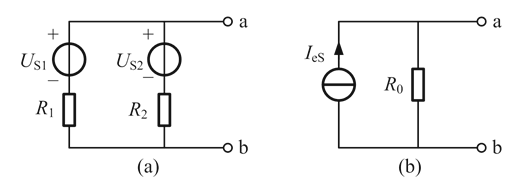

7、将图（a）中的电路等效成为图（b）中的电源源，若US1 = 12V，US2 = 15V，R1 = 6Ω，R2 = 9Ω，等效电流源的内电阻R0为（）。

A.2.4Ω

B.3.0Ω

C.3.6Ω

D.4.2Ω

正确答案：3.6Ω

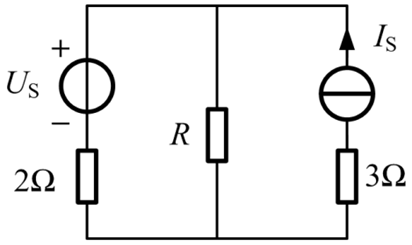

8、电路如下图所示，US = 12V，IS = 4A，已知电流源IS单独作用时，电阻R中的电流为2A，则两个电源同时作用时，电阻R中的电流为（）。

A.5A

B.6A

C.7A

D.8A

正确答案：5A

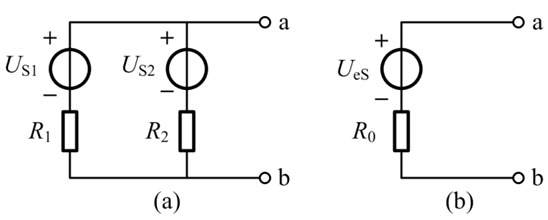

9、将图（a）中的电路等效成为图（b）中的电压源，若US1 = 12V，US2 = 15V，R1 = 6Ω，R2 = 3Ω，等效电源电压Ues为（）。

A.13V

B.14.5V

C.13.5V

D.14V

正确答案：14V

10、实验测得某有源二端网络的开路电压为12V，短路电流为3A，当外接电阻是4Ω时，通过该电阻的电流为（）。

A.2.5A

B.2A

C.1.5A

D.1A

正确答案：1.5A

第三章单元测试

1、在换路的瞬间，下列各项中（）不能发生突变。

A.电感电压

B.电感电流

C.电容电流

D.电阻电压

正确答案：电感电流

2、对换路前没有储能的电感和换路前具有储能的电感元件，在换路后的瞬间，分别可视为（）。

A.短路，电流源

B.开路，电压源

C.短路，电压源
