智慧树知到《电路》章节测试答案

第一章单元测试

1、对图所示电容，若

2、一个1F的电容，在某一时刻，其两端电压为10V，则该时刻通过电容的电流为（）。

A.+10A

B.-10A

C.+10A或-10A

D.不能确定

正确答案：不能确定

3、已知电容C=1F，其两端电压为

4、设电容C=2F，初始电压为0，定值电流i=4A从t=0时开始对电容充电，100s时电容的储能是（）。

A.10000J

B.40000J

C.16J

D.无法确定

正确答案：40000J

5、如果一个电感线圈两端的电压为0，则电感没有储能。

A.正确

B.错误

正确答案：错误

6、如果一个电感线圈两端的电压为0，则电感一定有储能。

A.正确

B.错误

正确答案：错误

7、如果一个电感线圈电流为0，则电感有可能有储能。

A.正确

B.错误

正确答案：错误

8、如果一个电感线圈电流为0，则电感没有储能。

A.正确

B.错误

正确答案：正确

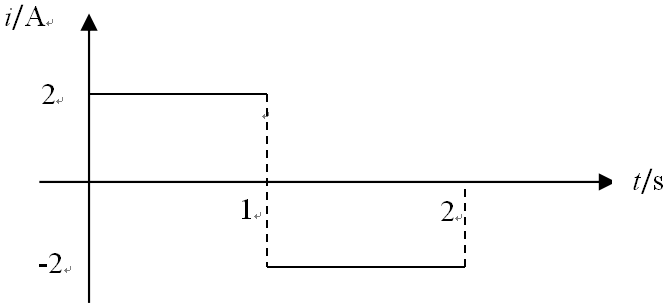

9、在图6-8所示电路中，已知电流i波形如图4所示，则电压u波形为（）。

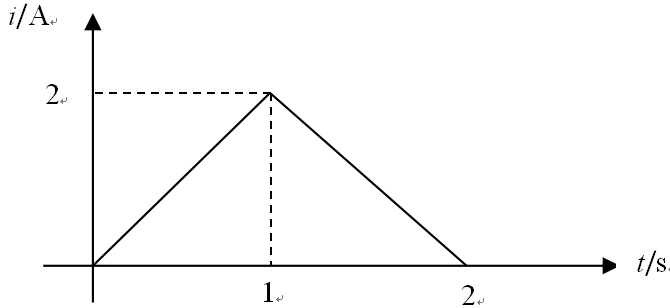

10、已知电容C=1F中电流i波形如图6-9所示，电压电流取关联参考方向，u（0）=0V，则电压u的波形为（）。

第三章单元测试

1、正弦交流电的最大值等于有效值的（）倍。

A.

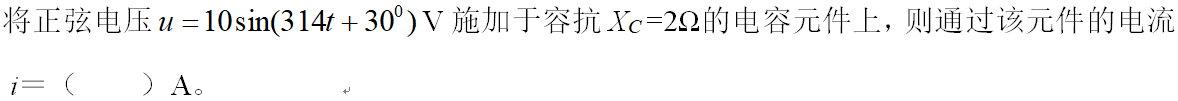

2、

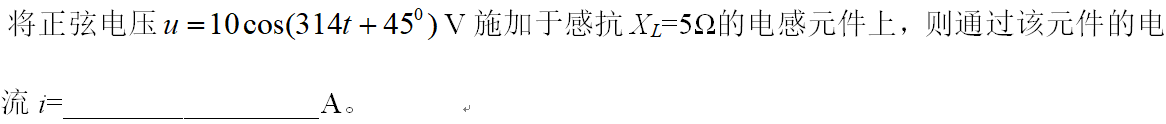

3、

4、在纯电感正弦交流电路中，若电源频率提高一倍，而其他条件不变，则电路中的电流将（）。

A.变大

B.变小

C.不变

D.不确定

正确答案：变小

5、在纯电容正弦交流电路中，容抗为（）。

A.

6、在纯电感电路中，电压应为（）。

A.

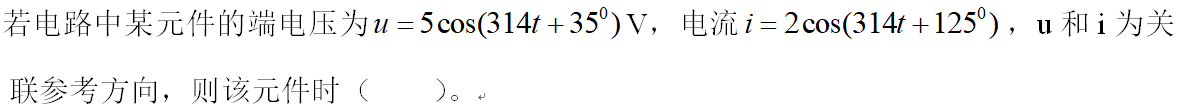

7、

A.电阻

B.电感

C.电容

D.不能确定

正确答案：电容

8、如图所示电路，已知i（t）=4e-3tA，则u（t）为（）。

A.–12-3tV

B.–6e-3tV

C.6e-3tV

D.12e-3tV

正确答案：–6e-3tV

9、在纯电容电路中，电压和电流的关系应为（）。
