智慧树知到《电路（山东联盟—潍坊学院）》章节测试答案

第一章单元测试

1、同一实际电路部件在不同的应用条件下，其电路模型相同。

A.正确

B.错误

正确答案：错误

2、若电流的计算值为负，则说明其实际方向与参考方向（）。

A.全部都不对

B.相反

C.相同

D.无关

正确答案：相反

3、若Uab=12V，a 点电位Ua为5V，则b点电位Ub为（）V。

A.-7

B.0

C.5

D.7

正确答案：-7

4、电路中参考点选得不同，各点的电位（）。

A.与参考点无关

B.不同

C.相同

D.全部都不对

正确答案：不同

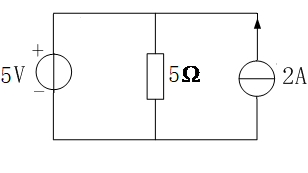

5、在下图所示电路中，电压源产生的功率为（）W。

A.-5

B.15

C.5

D.-15

正确答案：-5

6、当电阻R上u、i的参考方向为非关联参考方向时，欧姆定律的表达式应为（）。

A.u=-iR

B.u=iR

C.全部都不对

正确答案：u=-iR

7、对于理想电压源而言，不允许开路，但允许短路。

A.正确

B.错误

正确答案：错误

8、受控电源和独立电源一样，可以独立地向外提供电能和信号。

A.正确

B.错误

正确答案：错误

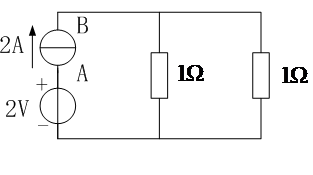

9、在下图所示的电路中， A、B两点间的电压UAB值为（）V。

A.-2

B.1

C.2

D.-1

正确答案：1

10、如图所示电路中电流I=（）A。

A.5

B.9

C.2

D.3

正确答案：3

第二章单元测试

1、设两个二端网络对外是等效的，则下列说法哪个是正确的？（）。

A.它们的外部特性相同

B.它们的内部结构相同

C.它们的内部特性相同

正确答案：它们的外部特性相同

2、电路等效变换时，如果一条支路的电流为零，可按（）处理。

A.短路

B.全部都不对

C.断路

正确答案：断路

3、并联电路中，阻值越大的电阻分到的电流越大。

A.正确

B.错误

正确答案：错误

4、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为（）Ω。

A.全是27Ω

B.全是3Ω

C.两个3Ω一个27Ω

D.两个27Ω一个3Ω

正确答案：全是3Ω

5、理想电压源和理想电流源并联，其对外的等效电路为（）。

A.开路

B.短路

C.理想电流源

D.理想电压源

正确答案：理想电压源

6、相同的理想电流源才能串联， 每个电流源的端电压不能确定。

A.正确

B.错误

正确答案：正确

7、1A的理想电流源与10Ω的电阻串联，则该串联支路对外的等效电路为（）

A.1A理想电流源

B.10Ω电阻

C.10V理想电压源
