A.

B.

C.

D.

正确答案：

4、以下（）不是选择正面投影方向的原则。

A.有利于布图的原则

B.虚线最少原则

C.稳定性原则

D.形状特征原则

正确答案：稳定性原则

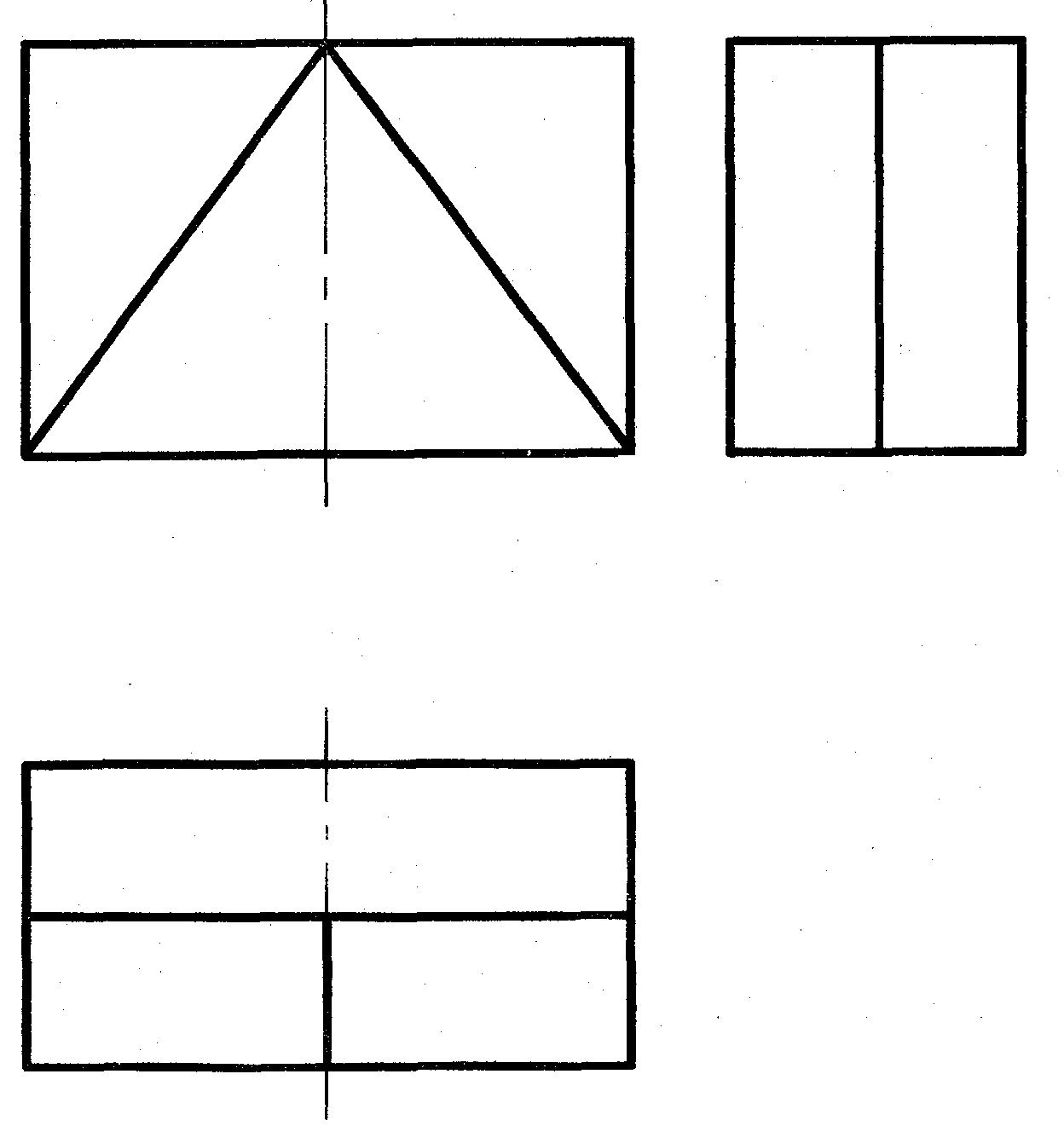

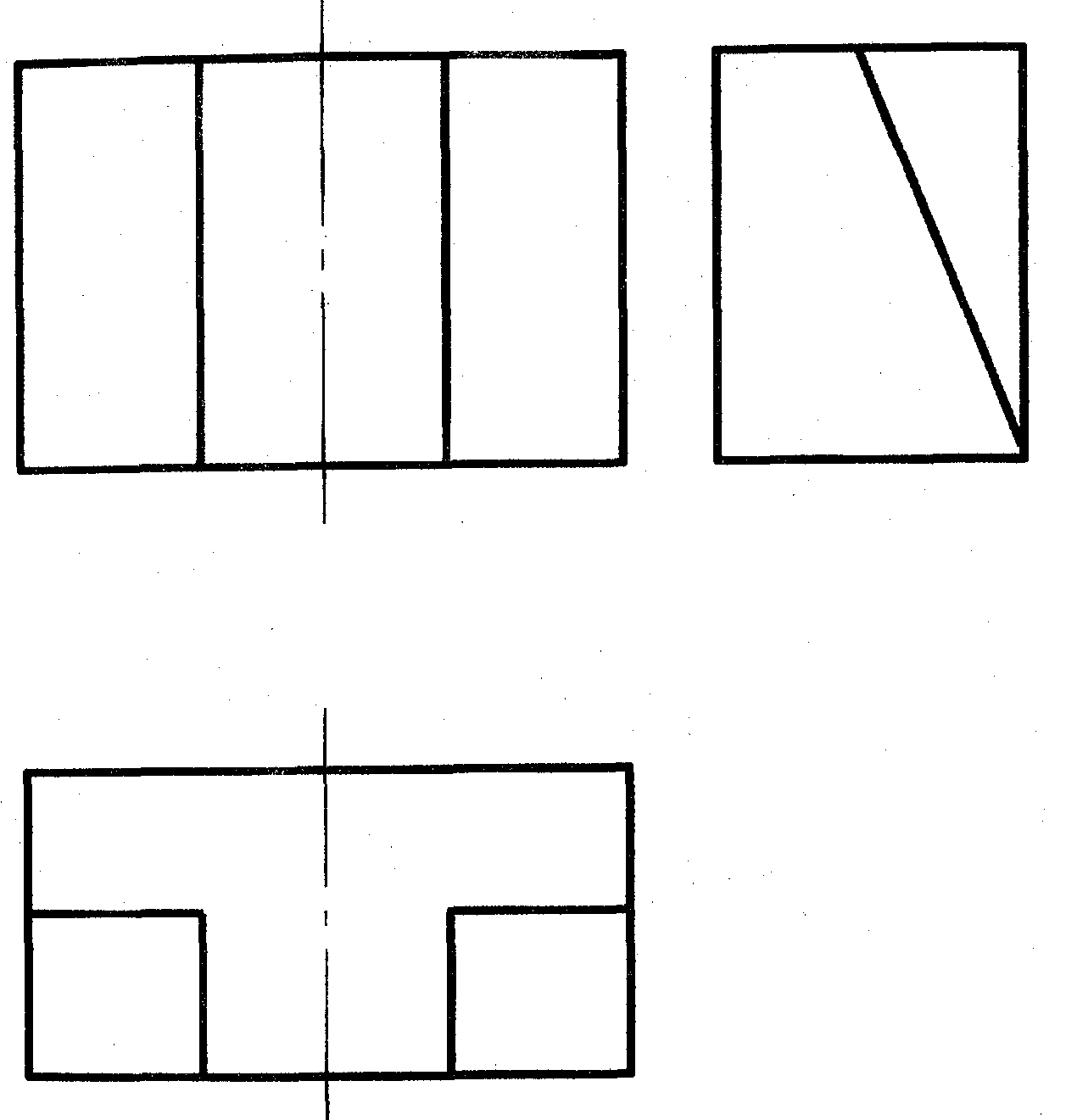

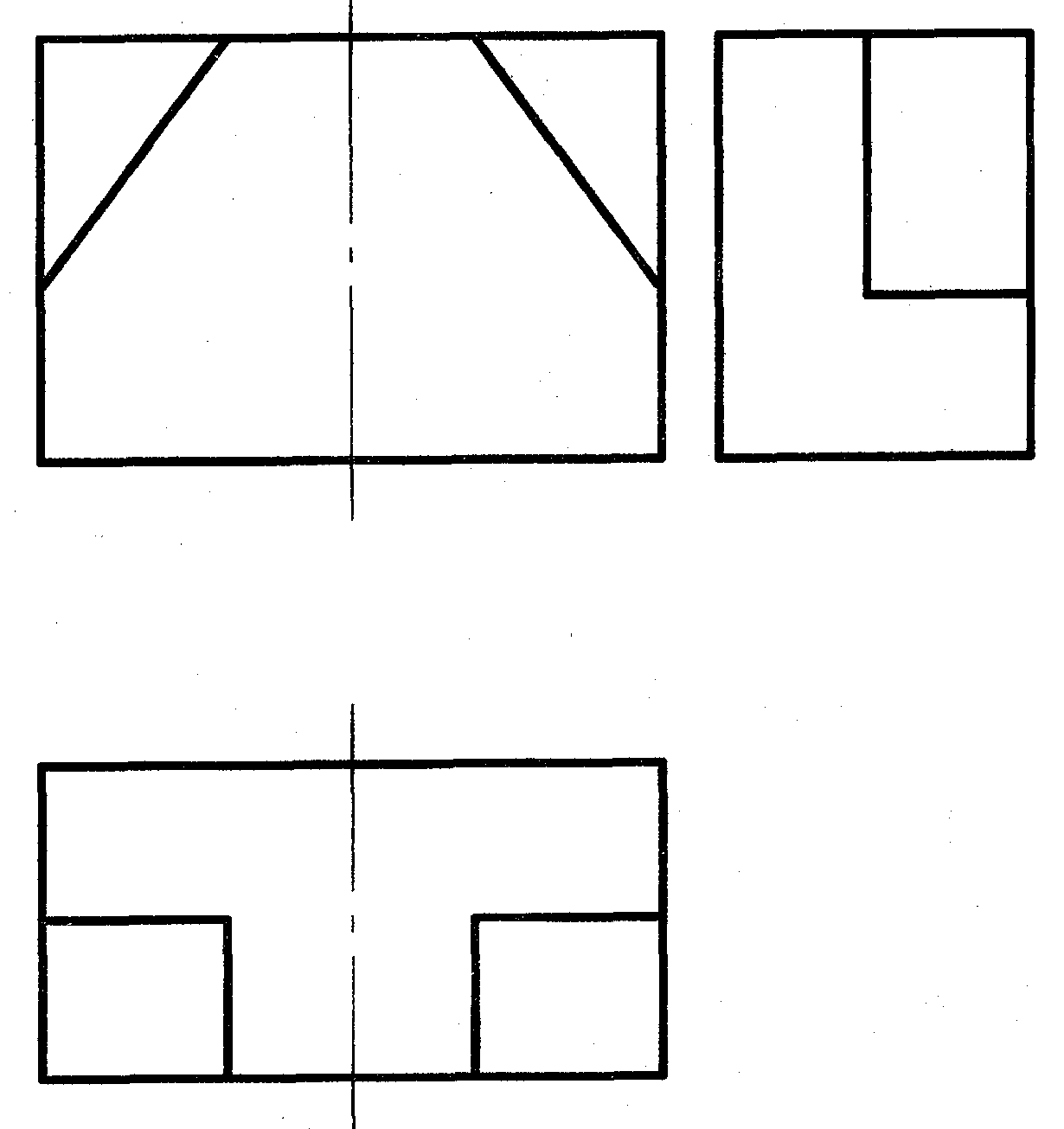

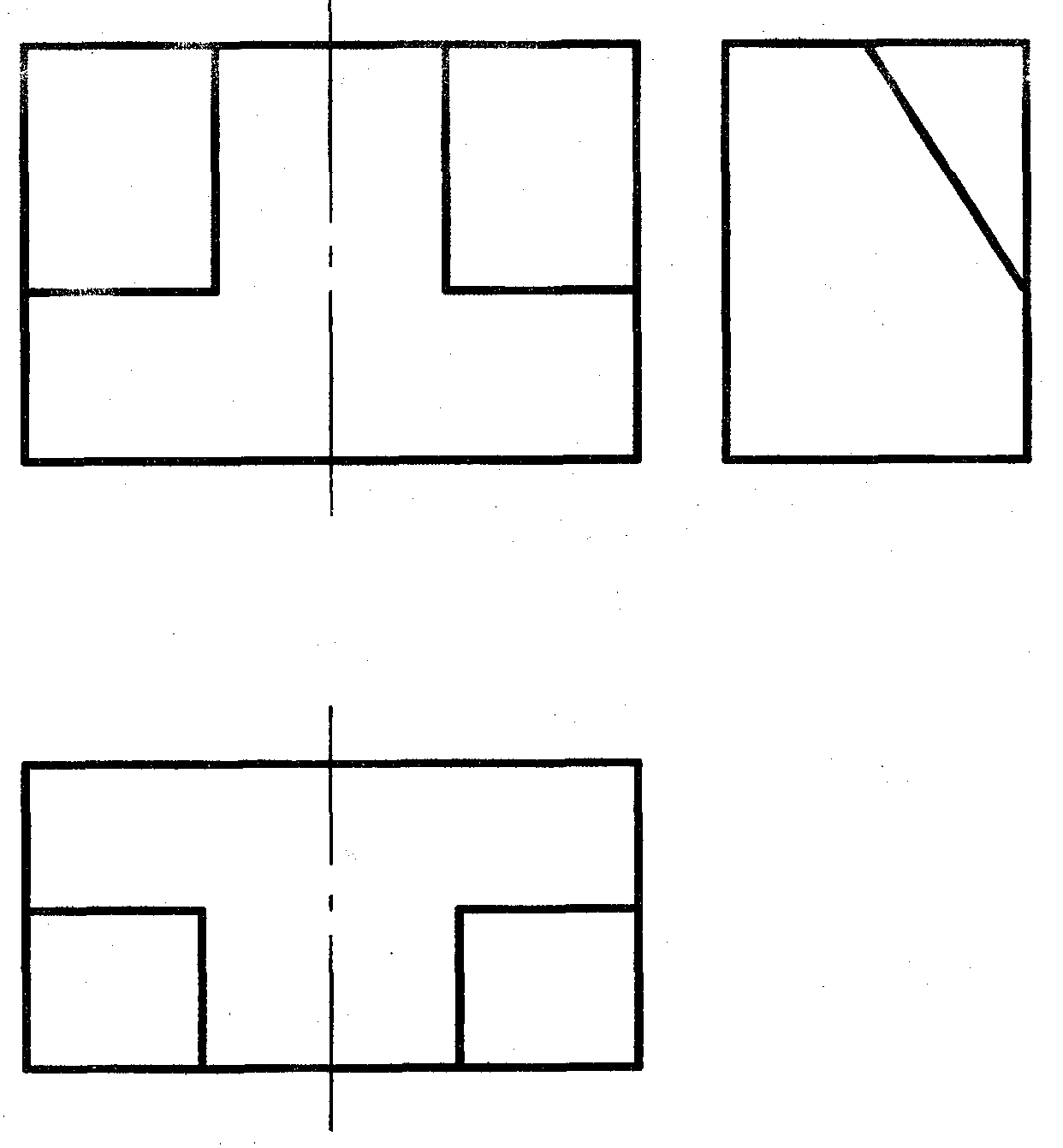

5、截平面与两个同轴阶梯圆柱轴线平行相交时，正确的截交线投影的编号为（　）。

A.C

B.A

C.D

D.B

正确答案：B

第六章单元测试

1、斜视图是（）。

A.将形体向基本投影面投影

B.将形体的一部分向倾斜的投影面投影

C.将形体的一部分向基本投影面投影

D.将形体向倾斜投影面所做的投影

正确答案：将形体的一部分向倾斜的投影面投影

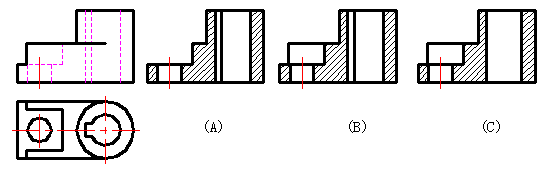

2、将立面图表达成全剖面图，选择正确的全剖面图。（）

A.B

B.C

C.D

D.A

正确答案：B

3、选择正确的1-1断面图与2-2断面图。（）

A.A和B

B.B和D

C.A和C

D.A和E

正确答案：A和C

4、对于半剖，以下说法错误的是（）。

A.半剖面图表达外形的一边不画虚线

B.半剖面图就是将形体切掉四分之一

C.半剖面图对称线一定画成点画线且不能省略

D.剖开的一边习惯上放在视图的右边或前边

正确答案：半剖面图就是将形体切掉四分之一

5、阶梯剖面图在剖切平面转折处（）线。

A.不画线

B.画实线

C.画虚线

正确答案：不画线

第七章单元测试

1、以下（）不属于公路路线工程图。

A.路基横断面图

B.公路路线平面图

C.公路路线纵断面图

D.路线的轴测图

正确答案：路线的轴测图

2、平面图中不会采用哪种方式表达方位。

A.指北针

B.风玫瑰

C.植物图例的朝向

D.坐标网

正确答案：风玫瑰

3、带缓和曲线的平曲线有（）各平曲线要素。

A.4

B.5

C.2

D.3

正确答案：5

4、不带缓和曲线的平曲线有（）个主点。

A.2

B.5

C.4

D.3

正确答案：5

5、在公路路线纵断面图中为了显示数值方向的高差，竖直方向的比例都会放大，若图纸长度方向比例为1:2000时，七竖直方向的比例一般为（）。

A.1:500

B.1:200

C.1:1000

D.1:2000

正确答案：1:200
